Техничке карактеристике, класификација и водич за избор
Пре него што купите ЛЕД екран у пуној-боји, разумевање комплетног процеса производње помаже вам да тачно изаберете прави модел. Овај чланак детаљно описује све кључне везе ЛЕД екрана у пуној{2}}боји од-производње предњег модула до задњег-монтаже кућишта, у комбинацији са техничким карактеристикама и стандардима класификације, пружајући свеобухватне референце за практичаре у индустрији и купце.Слободно оставите коментаре за дискусију.
Потпун-процес производње ЛЕД екрана у боји
Предњи-Крај + позади-Крај целокупан ток посла
(А) Предњи{0}}процес: Основни кораци производње ЛЕД модула и панела за лампе
Дизајн и израда ПЦБ-а:Инжењери прилагођавају ПЦБ плоче на основу корака пиксела ЛЕД екрана (нпр. П0.9мм, П1.25мм, П1.53мм, П1.86мм, итд.). Цртеже креирају професионални инжењери или добављачи ПЦБ-а. 4-слој/6-усвојена је технологија вишеслојних плоча, са контролом импедансе и третманом имерзионог злата како би се обезбедио стабилан пренос сигнала.
Производња челичне мреже:Ласерско бушење се врши према прецизним позицијама ПЦБ подлога, са стандардном дебљином од 0,12-0,15 мм како би се обезбедила тачност накнадне монтаже.
СМТ склоп (веза за језгро производње)
СМТ (Сурфаце Моунт Тецхнологи) је кључни процес за обраду ЛЕД модула, укључујући четири главна корака:
Штампање пасте за лемљење:Лемна паста или лепак се сито-штампају на ПЦБ плочице преко сито штампача да би се припремили за лемљење компоненти. Опрема се налази на предњем крају производне линије СМТ.

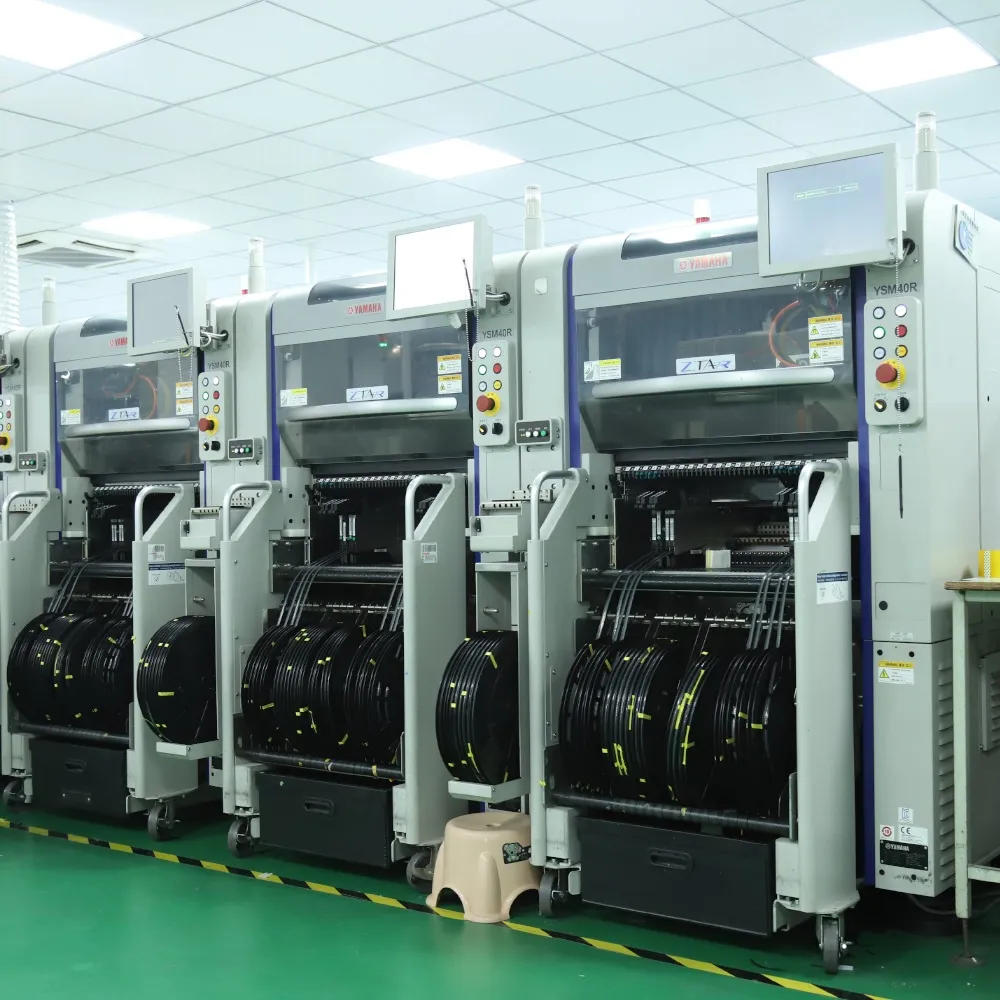

Монтажа компоненти:-Машине за постављање велике брзине се користе за прецизно позиционирање компоненти{1}}на површини на фиксним локацијама ПЦБ-а, обезбеђујући стабилност лемљења.
Рефлов лемљење:Рефлов пећи топе пасту за лемљење да би чврсто спојиле компоненте за ПЦБ, са опремом повезаном иза машине за постављање.
АОИ оптичка инспекција:Лупа, микроскопи, АОИ (аутоматизована оптичка инспекција) системи, системи за инспекцију Кс- зрака и друга опрема се користе за потпуну проверу квалитета лемљења и недостатака у монтажи. Може се флексибилно конфигурисати на кључним чворовима производне линије.
Тест старења ЛЕД модула (провера осветљења):Модули пролазе 6-8 сати црвеног, зеленог, плавог и белог циклусног тестирања на високој температури изнад 50 степени. Кључни тестови укључују мртве пикселе, уједначеност светлине, одступање боје и функционалност ИЦ драјвера како би се осигурале стабилне перформансе модула.
Водоотпорно заливање за спољне ЛЕД дисплеје:Специфични модули за спољашњу употребу{0}} захтевају силиконско заливање и уградњу поклопца за лице ради водоотпорног заптивања. Предњи-модули за одржавање су опремљени магнетним стубовима и завртњима да би се олакшало накнадно састављање и одржавање ормара.
(Б) Задњи-Завршни процес: монтажа ЛЕД ормара и тестирање интеграције великог екрана-
Инсталација картице за напајање и пријем:Напајања и пријемне картице су фиксиране према пројектним плановима, са стандардизованим процесима ожичења како би се осигурало стабилно напајање и пренос сигнала.
Скупштина одбора јединице:ЛЕД модули су причвршћени за орман преко шрафова или магнетних стубова и прецизно повезани са пријемним картицама и електричним водовима како би се обезбедио синхрони рад модула.
ЛЕД велики{0}}тест интеграције и старења екрана:На основу димензија ормара (500к500мм, 500к1000мм, итд.) и структурних карактеристика, ормани се склапају у комплетно платно према прилагођеним захтевима дужине и ширине купаца. Након повезивања склопљеног екрана на процесоре и рачунаре и конфигурисања релевантних параметара, спроводе се 2-3 дана цикличних тестова старења за видео снимке, слике и текстове. Мртви пиксели, одступања у боји, хладни лемни спојеви и други проблеми се откривају бело/црвено/зелено/плаво-тестирањем од тачке до тачке.
Паковање и достава:Након проласка тестова старења и осветљења, екран се раставља за паковање и отпрему. Дрвена кутија или амбалажа за летење се бира по потреби како би се осигурала сигурност транспорта.
Основне техничке карактеристике ЛЕД дисплеја
Кључне референце за одабир
Супериор Перформанце
Усваја технологију динамичког скенирања, обезбеђујући стабилне слике без шума, јасан квалитет слике, живописне анимације и глатку репродукцију видеа, погодне за сценарије приказа велике{0}}потребе.
Богат садржај
Подржава приказ текста, графикона, слика, анимација, видео записа и других формата како би се задовољиле различите потребе као што су комерцијална промоција и објављивање информација.
Флексибилни режими
Омогућава корисницима да прилагоде режиме приказа како би се прилагодили логици приказа различитих сценарија.
Поуздан квалитет
Користи увезене материјале{0}}који емитују светлост, високо-квалитетне ИЦ чипове и{2}}без{2}}високе-напајање без буке да би продужио радни век.
Велики информативни капацитет
Нема ограничења за приказани садржај, задовољавајући потребе{0}}објављивања великих информација у реалном времену.
Лако одржавање
Модуларни дизајн поједностављује процесе инсталације и одржавања, смањујући дугорочне-трошкове одржавања.
Пренос{0}}на даљину
Опремљен гигабитним етернет чиповима велике{0}}брзине комуникације, који подржавају-бесплатан-пренос података на велике удаљености, погодан за велике- пројекте на отвореном.
Стабилност и поузданост
Усваја међународну најсавременију{0}}најсавременију технологију и велике-интегрисане уређаје, подржавајући надоградње на мрежи како би се обезбедио-дугорочни стабилан рад.
Енергетска ефикасност
Практикује концепте ниске{0}}угљике и развија се ка већој енергетској ефикасности ради смањења оперативних трошкова.
ИИИ. Стандарди класификације ЛЕД екрана
Тачна основа за избор
(А) Класификација према примарној боји
Једнобојни{0}}ЛЕД екрани:Једна црвена или зелена боја, погодна за једноставан приказ информација (нпр. екрани банкарских каматних стопа, екрани са сатом).
ЛЕД дисплеји у две{0}}боје:Комбинација црвене и зелене боје, 256-нивоа сивих тонова, подржава 65.536 боја, погодно за мале и средње сценарије објављивања информација.
ЛЕД екрани{0}}у боји:Комбинација црвене, зелене и плаве боје, 256 нивоа сивих тонова са преко 16 милиона боја, тренутно главна категорија апликација.
(Б) Класификација према уређају за приказ
ЛЕД дигитални дисплеји:Опремљен са 7-сегментним дигиталним цевима, фокусирајући се на дигитални приказ информација као што су екрани са сатом и екрани каматних стопа.
ЛЕД матрични графички дисплеји:Састоји се од униформно распоређених матричних модула, који се фокусирају на приказ текста и слике, погодан за мале и средње{0}}сценерије у затвореном простору.
(Ц) Класификација према сценарију примене
Унутрашњи ЛЕД дисплеји:Величина{0}}тачке која емитује светлост се креће од Φ0,9 мм до Φ8 мм, са површинама од неколико квадратних метара до више од десет квадратних метара, погодним за затворена окружења као што су тржни центри, собе за састанке и болнице.
Спољни ЛЕД дисплеји:Површине приказа од десетина до стотина квадратних метара, висока осветљеност која се прилагођава спољашњим окружењима јаког осветљења, са функцијама отпорности на ветар, кишу и воду, широко се користе у комерцијалним улицама, транспортним чвориштима итд.
(Д) Класификација према нагибу пиксела (параметар за избор језгра)
| Тип | Спецификације нагиба пиксела | Основни сценарији апликација |
|---|---|---|
| Индоор ЛЕД дисплеји | П0.9мм, П1.25мм, П1.53мм, итд. | Сценарији{0}}гледања на кратку удаљеност (сале за састанке, изложбене хале) |
| Спољашњи ЛЕД дисплеји | П3мм, П4мм, П5мм, П10мм итд. | Сценарији{0}}гледања на даљину (спољно оглашавање, велики екрани) |
2025 ЛЕД Дисплаи Солутионс
Овај чланак се фокусира на основне потребе ЛЕД дисплеја, покривајући кључне информације као што су производни процеси, техничке карактеристике и избор класификације. Ако желите да сазнате више о одређеним висинама пиксела, понудама производа, случајевима пројеката или прилагођеним решењима, слободно се консултујте или дискутујте у било ком тренутку.
Уобичајена питања о избору ЛЕД екрана
Како одабрати ЛЕД екране са различитим корацима пиксела
Изаберите мале кораке (П0,9-П2,5 мм) за сценарије на кратким-раздаљинама и велике кораке (П3-П10 мм) за сценарије на великим удаљеностима.
На које параметре треба обратити пажњу за спољне ЛЕД дисплеје
Водоотпорна класа, осветљеност и отпорност на временске услове; дати приоритет водоотпорним модулима у саксији.
Какав је производни циклус ЛЕД дисплеја{0}}у боји
7-15 дана за редовне поруџбине; прилагођене велике пројекте треба преговарати на основу производних капацитета.
Треперење/Гхостинг
Замените Цат5е или новијим Етхернет кабловима, обезбедите правилно уземљење, подесите брзину освежавања графичке картице (50-60Хз) и проверите оптерећење напајања.
